Grado 4330
Herramientas de fresado

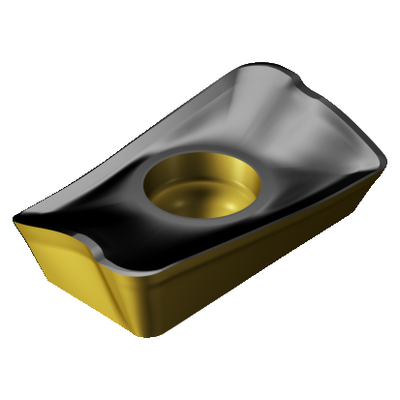

CoroMill® 390, plaquita para fresado en escuadra
SKU: R390-17 04 08M-PM 4330
$35.500CLP / Unidad + IVA
* Precio referencial neto. Sujeto a evaluación y descuentos por volumen.
A pedido (Consultar plazos de entrega)
Garantía Sandvik Original
Soporte Técnico Especializado
Especificaciones Técnicas
Grado4330
Forma del insertoRectangular 90º
Tamaño del inserto17mm
Radio de esquina (RE)0.8mm
Condiciones de corte2 filos
Datos del producto
- Clasificación de material, nivel 1(TMC1ISO): P K
- Denominación de rompevirutas (CBMD): PM
- Tipo de operación (CTPT): pre-machining with demand on surface
- Código de estilo de montaje de la plaquita (métrico)(IFS): Partly cylindrical, 40-60 deg countersink on one or two sides
- Fijación del diámetro del agujero(D1): 4,1 mm
- Tamaño y forma de plaquita(CUTINT_SIZESHAPE): CoroMill 390 -1704
- Número de filos(CEDC): 2

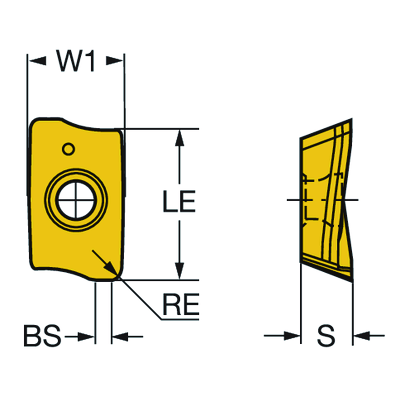

- Anchura de plaquita(W1): 9,6 mm
- Código de forma de plaquita(SC): Rectangular
- Longitud efectiva del filo(LE): 15,7 mm
- Profundidad de corte máxima (APMX): 16 mm
- Longitud filo Wiper(BS): 1,5 mm
- Radio de punta (RE): 0,8 mm
- Ángulo de filo principal(KRINS): 90 °
- Anchura de faceta frontal(BN): 0,1 mm
- Ángulo de faceta frontal(GB): 2 °
- Ángulo de desprendimiento de plaquita(GAN): 17 °
- Mano (HAND): Right
- Calidad (GRADE): 4330
- Sustrato(SUBSTRATE): HC
- Recubrimiento(COATING): CVD TiCN+Al2O3+TiN
- Grosor de plaquita(S): 4,7625 mm
- Peso del elemento(WT): 0,0048 kg
- Alojamiento de plaquita(SSC_M): 17
- Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N): 17
- Release date(ValFrom20): 24/9/18
- ID de paquete de emisión(RELEASEPACK): 18.2
