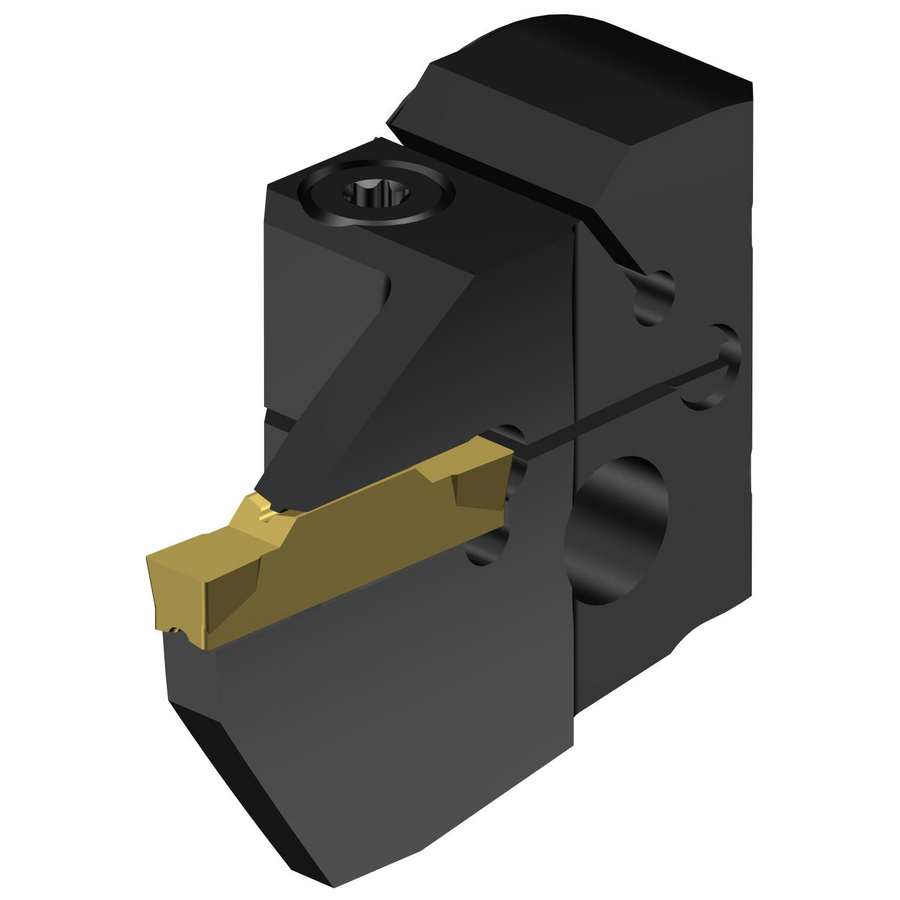

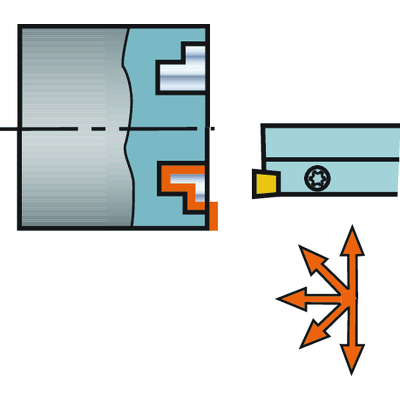

CoroCut® 2, cabezal de corte para ranurado frontal

Datos del producto

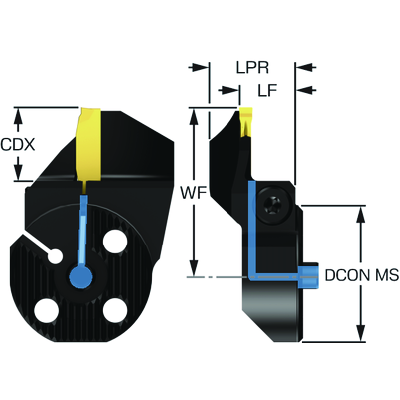

• Profundidad máxima de corte (CDX): 18 mm

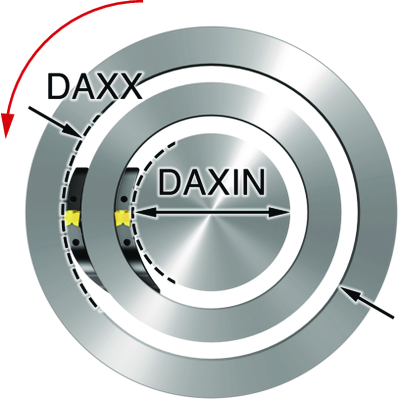

• Diámetro interior mínimo de ranura axial(DAXIN): 120 mm
• Diámetro exterior máximo de ranura axial(DAXX): 180 mm
• Dirección de soporte de ranura axial(AXGSUP): 2
• Código de tipo de sujeción(MTP): clamp on top of insert
• Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER): CoroCut 2 -size J (C2I-J2-0500-)
• Alojamiento de plaquita(SSC_M): J
• Dirección de la máquina en acoplamiento adaptador (ADINTMS): SL head (screw mounted) -size 32
• Ángulo cuerpo del lado de la pieza (BAWS): 90 °
• Voladizo máximo (OHX): 18 mm
• Mano (HAND): Left
• Código de tipo de entrada de refrigerante (CNSC): axial concentric entry
• Código de modelo de salida de refrigerante(CXSC): radial exit
• Tipo de salida de refrigerante(CXST): over the cutting edge
• Presión de refrigerante(CP): 150 bar
• Máximo diametro de mecanizado de máquina(DCONMS): 32 mm
• Longitud funcional(LF): 18 mm
• Anchura funcional(WF): 41,1 mm
• Altura funcional(HF): 0,1 mm
• Longitud total(OAL): 23,5455 mm
• Altura total(OAH): 36 mm
• Par(TQ): 3,5 Nm
• Peso del elemento(WT): 0,112 kg
• Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N): J
• Release date(ValFrom20): 29/12/23
• ID de paquete de emisión(RELEASEPACK): 24.1
