Grado 1125
Roscado

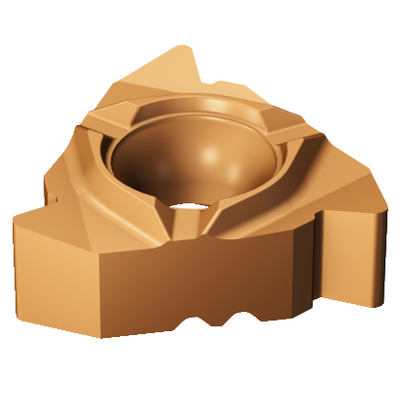

CoroThread® 266, plaquita para roscado
SKU: 266RL-16VM01A002M 1125
$47.850CLP / Unidad + IVA
* Precio referencial neto. Sujeto a evaluación y descuentos por volumen.
A pedido (Consultar plazos de entrega)
Garantía Sandvik Original
Soporte Técnico Especializado
Especificaciones Técnicas
Grado1125
Forma del insertoExternal size 16R
Tamaño del inserto266
Radio de esquina (RE)0.2mm
Material de aplicaciónAcero
Condiciones de corte3 Filos
Datos del producto

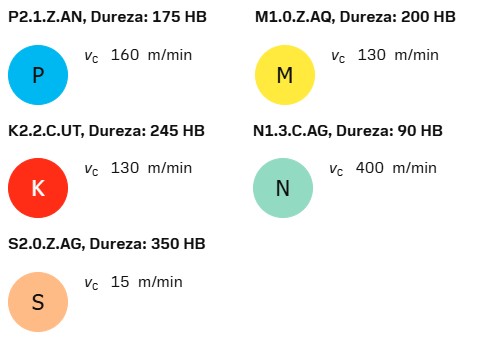

- Clasificación de material, nivel 1(TMC1ISO): P M K N S H
- Denominación de rompevirutas (CBMD): A

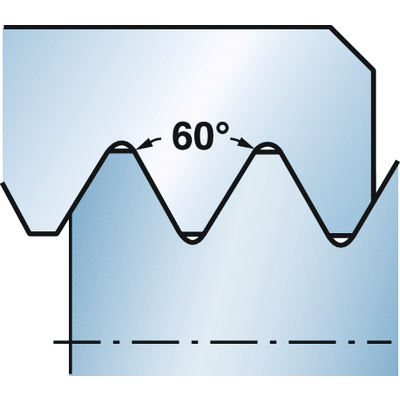

- Tipo de forma de rosca(THFT): M (Metric 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
- Tipo de rosca(TTP): internal
- Paso de rosca mínimo(TPN): 1,5 mm
- Paso de rosca máximo(TPX): 3 mm
- Hilos por pulgada mínimo(TPIN): 8
- Hilos por pulgada máximo(TPIX): 16
- Tipo de perfil de la rosca(TPT): partial profile
- Número de dientes(NT): 1

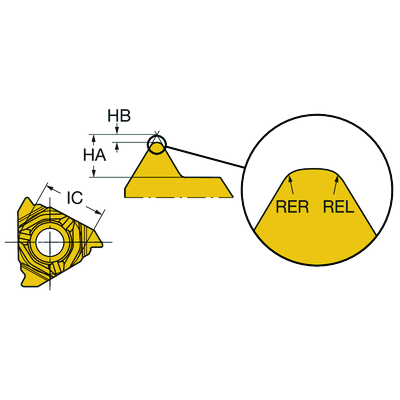

- Altura teórica de rosca(HA): 2,54 mm
- Diferencia de altura de rosca(HB): 0,09 mm

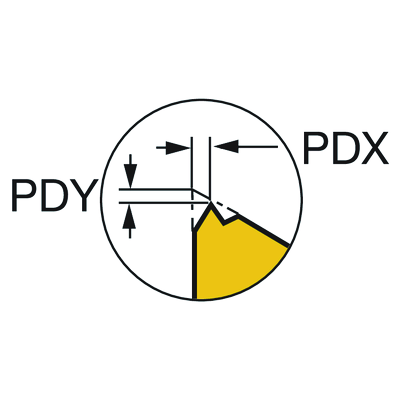

- Distancia de perfil ex(PDX): 1,5 mm
- Distancia de perfil ey(PDY): 1,01 mm
- Código de estilo de montaje de la plaquita (métrico)(IFS): 40°-60° countersunk hole, rail bottom
- Fijación del diámetro del agujero(D1): 4,4 mm
- Tamaño y forma de plaquita(CUTINT_SIZESHAPE): CoroThread 266/254 -internal size 16R
- Número de filos(CEDC): 3
- Diámetro de círculo inscrito(IC): 9,525 mm
- Radio de punta izquierda(REL): 0,09 mm
- Radio de punta derecha(RER): 0,09 mm
- Mano (HAND): Right
- Calidad (GRADE): 1125
- Sustrato(SUBSTRATE): HC
- Recubrimiento(COATING): PVD TiAlN
- Grosor de plaquita(S): 3,9688 mm
- Peso del elemento(WT): 0,0037 kg
- Alojamiento de plaquita(SSC_M): 16
- Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N): 3/8
- Release date(ValFrom20): 23/9/09
- ID de paquete de emisión(RELEASEPACK): 09.2
